金屬管浮子流量計的輸出設備設計
發布時間：2022-05-10 08:53:05
金屬管浮子流量計輸出設備包括顯示輸出和模擬傳輸出部分。
雙排液晶作為顯示輸出設備,通過rC總線接收微處理器發送的命令和數據,同時顯示瞬時流量和累計流量。
模擬遠傳模塊通過PWM脈寬調制完成。微處理器根據設置的滿度流量和計算的瞬時流量,調制輸出脈沖的占空比,通過濾波電路轉換為正比于瞬時流量的電壓值,并經過電壓/電流轉換接口電路,變成4~20mA電流信號實現遠傳。
1.3軟件設計

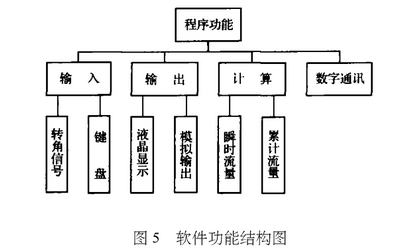

軟件采用模塊化設計,按功能分為4部分:輸入、輸出、流量計算和數字通訊,各部分根據具體情況細分為多個模塊，完成相應功能，如圖5所示。

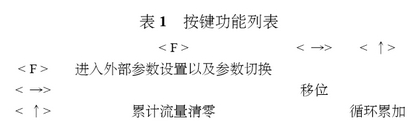

AD轉換器采集角位移傳感器輸出電壓信號,采集時間間隔為10ms,采集的電壓值經數字濾波后,用于流量計算;鍵盤處理模塊采用中斷方式,根據鍵值,實現表1所示功能。
在計算模塊中,首先利用式(1)計算標定流量值,其次,根據內部參數,確定測量介質種類,采用相應的流量修正議程,計算出實際工況流量,最后對金屬管浮子流量計瞬時流量進行累計計算,并存儲于EEPROM。
